游标卡尺：结构和读数精度

游标卡尺的式样很多，现以常用的三用游标卡尺、游标深度尺和游标万能角度尺为例来说明它们的结构。

1.三用游标卡尺

（1）三用游标卡尺的结构 三用游标卡尺的结构如图3-14所示，它由尺身2和可沿尺身滑动的游标5组成。旋松固定游标的螺钉3即可测量。下量爪7用来测量工件的外径或长度，上量爪1可以测量孔径或槽宽，深度尺6用来测量工件的深度尺寸。测量时移动游标使量爪与工件接触，取得尺寸后，最好把螺钉3旋紧后再读数，以防尺寸变动。

（2）游标卡尺的读数原理及读法 游标卡尺的常用精度等级有0.1mm（1/10）、0.05mm（1/20）、0.02mm（1/50）三种。游标卡尺的读数精度是利用尺身和游标刻线间距离之差来确定的。其读数包括尺身和游标两部分，现以0.1mm精度等级的游标卡尺为例将读数原理简单介绍如下：

在0.1mm精度的游标卡尺中，尺身每小格为1mm，游标刻线总长为9mm，并等分为10格，因此每格为9/10=0.9mm，则尺身和游标相对一格之差为1-0.9=0.1mm，所以它的测量精度为0.1mm。根据这个刻线原理，如果游标第5根刻线与尺身刻线对齐（图3-15），则小数尺寸的读数为：5-（5×0.9）=0.5mm。读数时，首先读出副尺零线左面尺身上的整毫米数，其次看游标上哪一条刻线与尺身对齐，得出小数读数毫米，最后把尺身和游标上的尺寸相加。如图3-15所示的尺寸为26.5mm，即主尺上的26mm（游标0位置前面的尺身读数值，见图3-15的“尺身读数”）加上游标的读数0.5mm（尺身、游标对齐的游标读数值）。

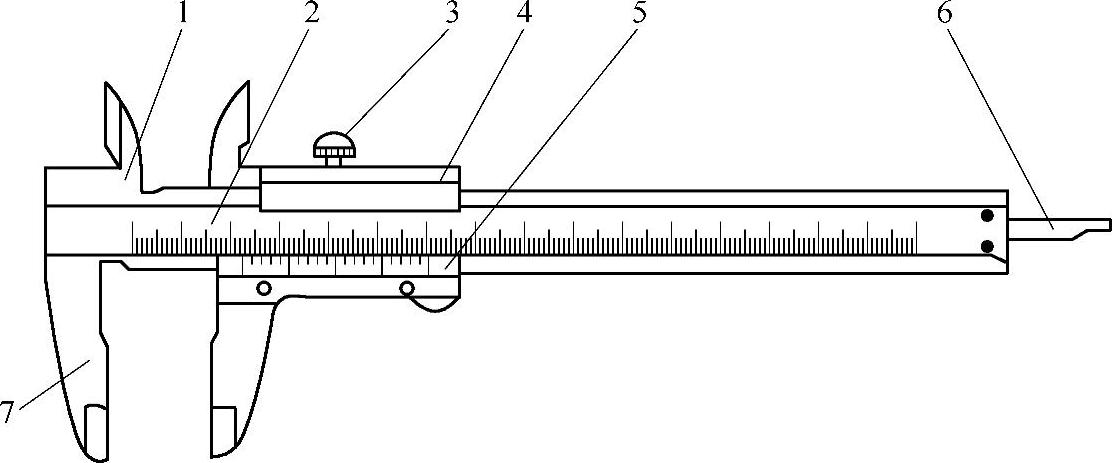

图3-14 三用游标卡尺的结构

1—上量爪 2—尺身 3—紧固螺钉 4—尺框 5—游标 6—深度测标 7—下量爪

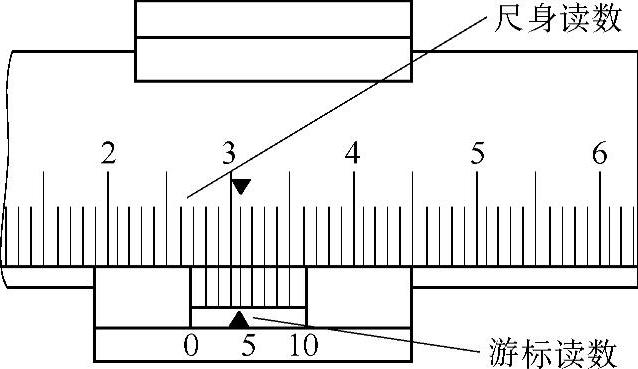

图3-15 0.1mm精度游标卡尺读数方法

2.游标深度尺

游标深度尺简称深度尺，常用于测量工件的深度尺寸，工件阶台的长度、槽深及不通孔的深度等。其结构如图3-16所示，测杆的顶端面一般制成斜楔形状，使其减少与被测工件的接触面，以利提高测量时的准确度。

3.游标万能角度尺

万能角度尺除了能测量角度外，还能作较高精度的划线。万能角度尺的读数原理即是一般游标原理，区别在于它是以角度为单位的游标原理（图3-17）。

游标卡尺类的量具还有两用游标卡尺、单（双）面游标卡尺、带表游标卡尺、游标高度尺、游标齿厚尺、数显游标卡尺等，它们各有自己的使用范围。

4.游标卡尺使用注意事项(www.xing528.com)

1）测量前应将卡尺擦净，量爪贴合后，游标和尺身应与零件对齐，被测工件表面要求无毛刺等缺陷。测量时，应防止卡尺歪斜。

2）测量时，所用的测力以两量爪刚好接触零件表面为宜。

3）在游标上读数时，避免视线误差。

4）测量外径时，两量爪跨距应稍大于工件直径，然后移动尺框游标，轻微接触工件表面，测量时轻微摆动量爪，以便找出最小尺寸数值。

5）量爪与工件在接触的情况下，拉或推动量爪的力要适当，否则会引起量爪变形，磨损并产生测量误差。

6）刀口量爪一般用于测量弯曲工件、槽或较小直径的工件，不作大尺寸工件的测量。

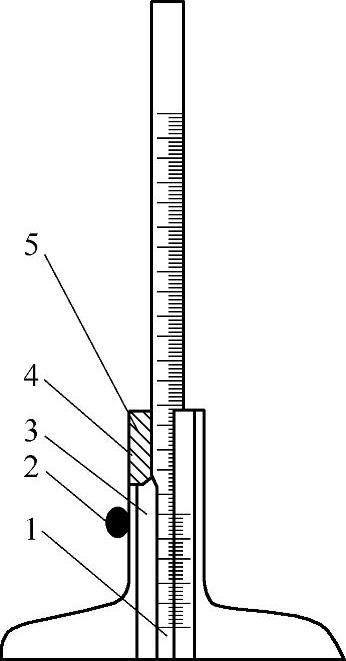

图3-16 游标深度尺的结构

1—尺身 2—紧固螺钉 3—尺框 4—塞铁 5—调节螺钉

图3-17 万能角度尺读数示意图

7）不得用卡尺测量还在运转的工件。

8）不得把量爪端尖当做划线工具。

9）不得把卡尺放置于温度较高、有振动、有磁性的场合。

10）卡尺用完以后擦去油污，然后上油，平整放入盒中。
